PROFINET II

El objetivo de esta actividad es realizar, mediante una conexión PROFIBUS y una de PROFINET una transferencia de datos entre tres equipos, un (Siemens S7-314) y dos ET200 (ET200L Y ET200S)

Al activar la entrada E124.0, el estado de las entradas de la ET200L se deberá trasladar a las salidas de la ET200S, en la cantidad de bits que corresponda.

Al activar la entrada E124.1, es estado de las entradas de la ET200S se trasladar a las salidas de la ET200L, en la cantidad de bits que corresponda.

Los pasos a realizar serán los siguientes:

• Esquema del sistema de comunicaciones que se va a emplear.
• Descripción del proceso de comunicación.
• Direcciones de memoria utilizadas y contenidos.
• Configuración y programación del sistema de comunicaciones.

1.-ESQUEMA DEL SISTEMA DE COMUNICACIONES QUE SE VA A EMPLEAR:

2.-DESCRIPCIÓN DEL PROCESO DE COMUNICACIÓN:

3.-DIRECCIONES DE MEMORIA UTILIZADAS Y CONTENIDOS:

4.-CONFIGURACIÓN Y PROGRAMACIÓN DEL S.COMUNICACIONES :


a)Configuración:

Primero de todo insertaremos en el software todos los elementos que intervienen en el bastidor según físicamente estén ubicados, es decir:

SLOT1 : F.Alimentación.
SLOT2 : CPU 314 IFM.
SLOT3: Entradas/Salidas.
SLOT4: CP 342-5 (PROFIBUS).
SLOT5: CP 343 (ETHERNET).

Dicho esto, con imágenes explicaré el proceso de configuración:

Con este aspecto quedara la red profibus configurada en el Hardware:

A continuación configuramos la cp 343 y la ET 200 S:

Así nos queda el entramado de redes configurados todos los dispositivos:

B)Programación:

APARTADO A:

APARTADO B:

PROFINET I

El objetivo de esta actividad es realizar, mediante una conexión de PROFINET una transferencia de datos entre dos equipos, uno (Siemens S7-314) y una ET200S (ET200S_1).

a)Cuando activemos la entrada E124.0 del S7, queremos enviar el valor de las entradas EB124 a las distintas salidas de la  ET200S_1.

b)Cuando activemos la entrada E124.1 del S7, activaremos las dos salidas del primer módulo de la  ET200S_1.

c)Cuando activemos la entrada E124.2 del S7, activaremos las dos salidas del segundo módulo de la  ET200S_1.

d)Cuando activemos la entrada E124.3 del S7, activaremos las dos salidas del tercer módulo de la  ET200S_1.

e)Cuando activemos la Entrada 1 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB124 del S7314.

f)Cuando activemos la Entrada 2 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB125 del S7314.

g)Cuando activemos la Entrada 3 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB126 del S7314.

Los pasos a realizar serán los siguientes:

• Esquema del sistema de comunicaciones que se va a emplear.
• Descripción del proceso de comunicación.
• Direcciones de memoria utilizadas y contenidos.
• Configuración y programación del sistema de comunicaciones.

1.-ESQUEMA DEL SISTEMA DE COMUNICACIONES A EMPLEAR:

2.-DESCRIPCIÓN DEL PROCESO DE COMUNICACIÓN:

3.-DIRECCIONES DE MEMORIA UTILIZADAS Y CONTENIDOS:

4.-CONFIGURACIÓN Y PROGRAMACIÓN DEL S. DE COMUNICACIONES:

a)Configuración:

Primero de todo insertaremos en el software todos los elementos que intervienen en el bastidor según físicamente estén ubicados, es decir:

SLOT1 = F.Alimentación.
SLOT2 = CPU 314 IFM.
SLOT3 = Entradas/Salidas.

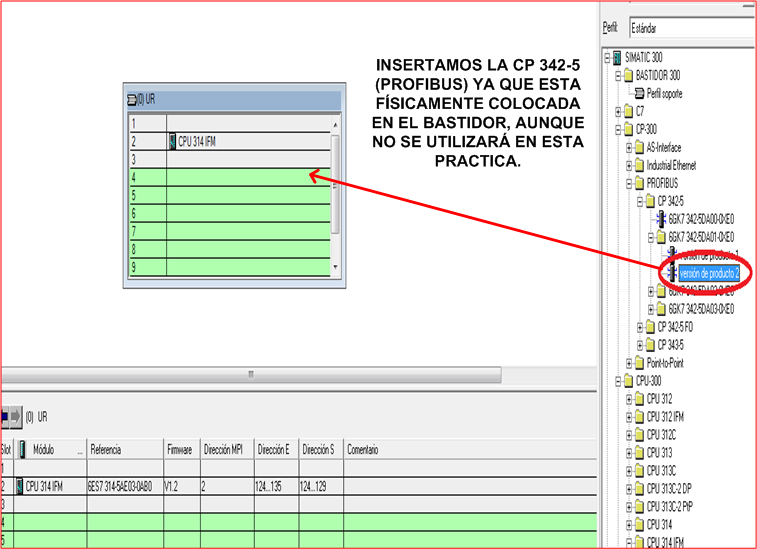

SLOT4 = CP 342-5 (PROFIBUS).
SLOT5 = CP 343 (ETHERNET).

Dicho esto, con imágenes explicare el proceso de configuración:

b) Programación:
